পণ্যের ধরণ: | BXT-YZ-712 | ইনপুট পাওয়ার সাপ্লাই: | 220V50HZ |
---|---|---|---|
মেশিন পাওয়ার: | 150W | সংবেদনশীলতা পরিসীমা: | গিয়ারস 1-10 |
ট্রান্সমিশন গতি: | 25-28 মিটার | ||
লক্ষণীয় করা: | ভাঙ্গা সুই পরিদর্শন মেশিন,150w নিডেল পরিদর্শন মেশিন,গার্মেন্ট টেক্সটাইল নিডেল মেটাল ডিটেক্টর |

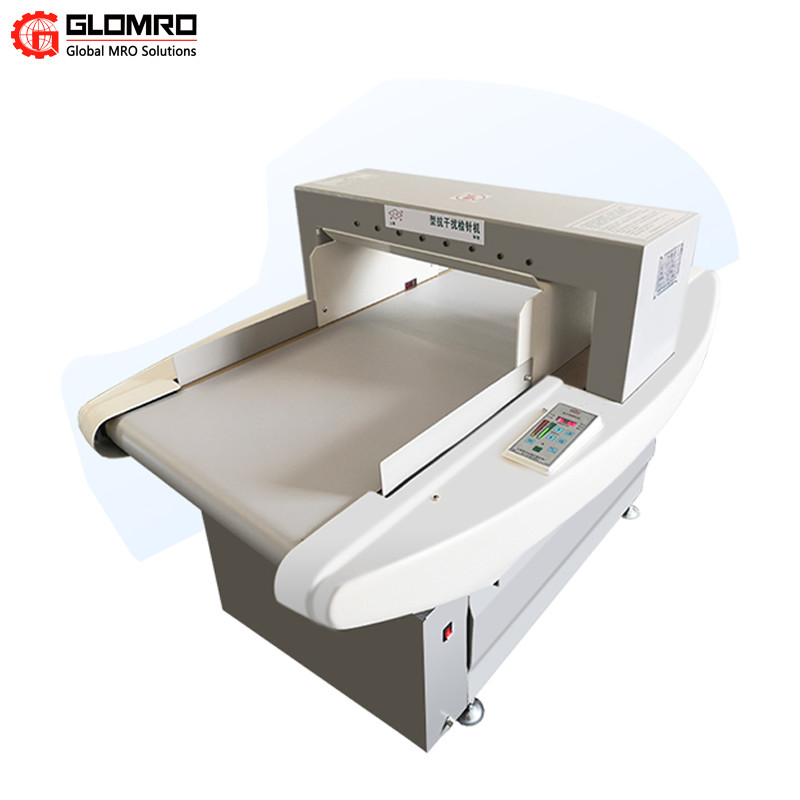

সুই পরীক্ষক
一, পরীক্ষার জন্য ব্যবহৃত একটি মেশিন

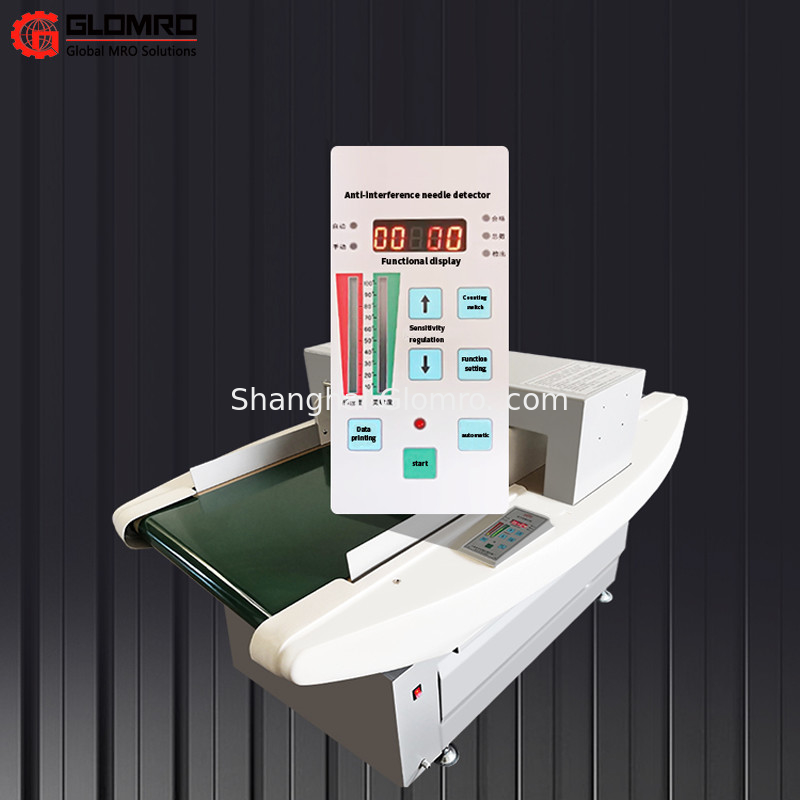

সুই পরিদর্শন মেশিনের কাজের নীতি হল যে প্রথমে উপরের এবং নীচের প্রোবগুলি সংকেত গ্রহণ করে এবং প্রক্রিয়া করে এবং তারপরে শক্তিশালী বৈদ্যুতিক সমন্বিত ব্লক, সংবেদনশীলতা নিয়ন্ত্রণ সমন্বিত ব্লক, সংকেত গ্রহণকারী সমন্বিত ব্লক এবং সংকেত আউটপুট সমন্বিত ব্লক সনাক্তকরণের কাজটি সম্পূর্ণ করে।
যখন সুই টেস্ট মেশিনের মাধ্যমে পণ্যগুলিতে সূঁচ ভেঙে যায় বা লোহার ধাতু এবং অন্যান্য পদার্থ থাকে, তখন সুই পরীক্ষা মেশিনটি পাস করার অনুমতি দেওয়া হয় না, সনাক্ত করা লোহা ধাতব সুই পরীক্ষার মেশিনটি স্বয়ংক্রিয়ভাবে অ্যালার্ম করবে এবং কনভেয়র বেল্টটি মূল অবস্থানে ফিরে আসবে। পণ্য;ইন্সপেক্টর দ্রুত ভাঙ্গা সুই সংকেত সূচক আলোর অবস্থান অনুযায়ী ভাঙা সুচের অবস্থান খুঁজে পেতে পারেন।বিপরীতভাবে, যদি কোনও ধাতু সনাক্ত না হয়, পণ্যটি সুই পরিদর্শন মেশিন চ্যানেলের মধ্য দিয়ে যেতে পারে।রপ্তানি টেক্সটাইলগুলিকে অবশ্যই ভাঙা সুই সনাক্তকরণ পাস করতে হবে এমন নিয়ম অনুসারে, সুই পরিদর্শন মেশিনের দ্বারা ভাঙা সুই সনাক্তকরণ পাস করা পণ্যগুলি রপ্তানি করা যেতে পারে।
二, নির্দেশ এবং সুই পরীক্ষা মেশিন অপারেটিং মান
পরীক্ষার যন্ত্রটি একটি উচ্চ নির্ভুল পরীক্ষার যন্ত্র, তাই ব্যবহারকারীকে অবশ্যই নিম্নলিখিত নিয়মগুলি অনুসরণ করতে হবে:
(一)যন্ত্র চলাচলের পদ্ধতি:
1, মুভিং ইন্সট্রুমেন্ট পদ্ধতি:
4-6 জন শক্তিশালী পুরুষ নির্বাচন করুন, মেশিনের উভয় পাশে দাঁড়ান, যন্ত্রের দুটি ডানার নীচের প্রান্ত থেকে হাত, আপনি ইচ্ছামতো পুরো মেশিনটি সরাতে পারেন।না অবশ্যই
একটি পরিবাহক খাদ যা হাত দ্বারা একটি পরিবাহক বেল্ট শেষ করে।অন্যথায়, ট্রান্সমিশন শ্যাফ্ট ক্ষতিগ্রস্ত হবে, এইভাবে সনাক্তকরণ প্রভাব ক্ষতিগ্রস্ত হবে।
2, পুশ যন্ত্র পদ্ধতি:
যন্ত্রটির নীচে চারটি স্টিয়ারিং চাকা রয়েছে।স্তরে যাওয়ার সময়, কেবলমাত্র দুজন লোককে যন্ত্রের উভয় পাশে দাঁড়াতে হবে এবং গন্তব্যের দিকে জোর করার জন্য তাদের হাত ব্যবহার করতে হবে।
শুধু উপর ধাক্কা.কিন্তু এটি অন্য বস্তুর সাথে সংঘর্ষ করা উচিত নয়।
(二)যন্ত্র স্থাপনের প্রয়োজনীয়তা এবং পদ্ধতি:
1, যন্ত্রটিকে উচ্চ ভোল্টেজের তারের সাথে ওয়ার্কশপে স্থাপন করা যাবে না, যাতে বহিরাগত কারেন্ট এবং রেডিও তরঙ্গ দ্বারা হস্তক্ষেপ না হয়।
2, ফ্লুরোসেন্ট ল্যাম্পের উপরে যন্ত্রের অবস্থান, যন্ত্রের সমতল থেকে দুই মিটারের বেশি দূরে থাকতে হবে এবং যন্ত্রের উপরের অংশে ফ্যান (সিলিং ফ্যান) ইনস্টল না করাই উত্তম,
বাইরের হস্তক্ষেপ এড়াতেও।
3. যন্ত্রের নীচে চারটি সমর্থন বোল্ট রয়েছে, যা অনুভূমিক ভারসাম্য সমর্থনের ভূমিকা পালন করে।অতএব, ব্যবহারের আগে চারটি সমর্থন পিন সমতল করা আবশ্যক
ভারসাম্য সমর্থন।এটি হস্তক্ষেপ বিরোধী ভূমিকা পালন করতে পারে।
পণ্যের ধরণ | BXT-YZ-712 BXT-YZ-812 |
BXT-YZ-715 BXT-YZ-815 |
BXT-YZ-720 BXT-YZ-820 |
BXT-YZ-725 BXT-YZ-825 |
BXT-YZ-730 BXT-YZ-830 |
ইনপুট পাওয়ার সাপ্লাই | 220v50Hz | ||||
যন্ত্র শক্তি | 150w | ||||
সংবেদনশীলতা পরিসীমা | গিয়ারস 1-10 | ||||
ট্রান্সমিশন গতি | 25-28 মিটার | ||||
পরিদর্শন উচ্চতা মিমি | 120 | 150 | 200 | 250 | 300 |
পরিদর্শন নির্ভুলতা মিমি | লোহার বলের ব্যাস≥1.0 | লোহার বলের ব্যাস≥1.2 | লোহার বলের ব্যাস≥1.5 | লোহার বলের ব্যাস≥2.0 | লোহার বলের ব্যাস≥2.5 |
পরিদর্শন প্রস্থ মিমি | 600 মিমি | ||||
পণ্য আকার সেমি | 165*103*92 | 165*103*95 | 165*103*100 | 165*103*105 | 165*103*110 |
নেট ওজন কেজি | 160 | 160 | 165 | 165 |
170 |
মডেল নম্বার | BXT-YZ-ST | BXT-YZ-ST12 | BXT-YZ-ST15 | BXT-YZ-ST20 | BXT-YZ-ST25 | BXT-YZ-ST30 | BXT-YZ-ST35 | BXT-YZ-ST40 |
লোহার বল ব্যাস | 0.5এফমিমি | 0.8Φ মিমি | 1Φ মিমি | 1.0-1.2Φ মিমি | 1.2Φ মিমি | 1.5Φ মিমি | 2Φ মিমি | 2.5Φ মিমি |
অ লৌহঘটিত ধাতু যেমন তামা এবং অ্যালুমিনিয়াম | 1এফমিমি | 1.2Φ মিমি | 1.3Φ মিমি | 1.5Φ মিমি | 2Φ মিমি | 2.5Φ মিমি | 3.5Φ মিমি | 4Φ মিমি |
স্টেইনলেস স্টিলের SUS ব্যাস | 1.2এফমিমি | 1.5Φ মিমি | 1.8Φ মিমি | 1.8Φ মিমি | 2.5Φ মিমি | 3.5Φ মিমি | 4Φ মিমি | 4.5Φ মিমি |
সংবেদনশীল গিয়ার | X1-300 Y1-300 | X1-300 Y1-300 | X1-300 Y1-300 | X1-300 Y1-300 | X1-300 Y1-300 | X1-300 Y1-300 | X1-300 Y1-300 | X1-300 Y1-300 |
পরিদর্শন উচ্চতা মিমি | 100 | 120 | 150 | 200 | 250 | 300 | 350 | 400 |
মডেল নম্বার | BXT-YZ-AL |
ইনপুট পাওয়ার সাপ্লাই | 220v50Hz |
মোটর শক্তি | 60W |
যন্ত্র শক্তি | 90W |
পণ্যের আকার মিমি | 1330*700*930MM |
