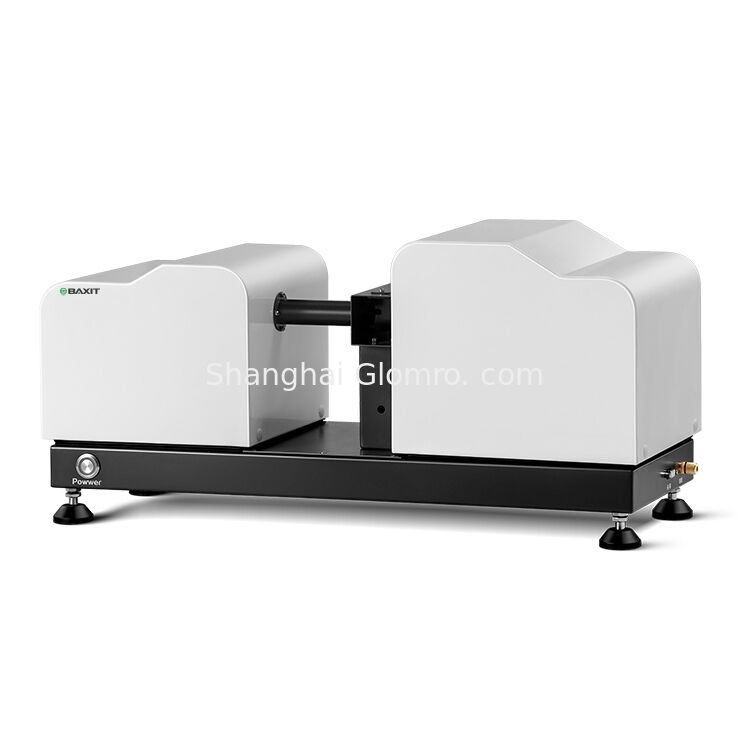

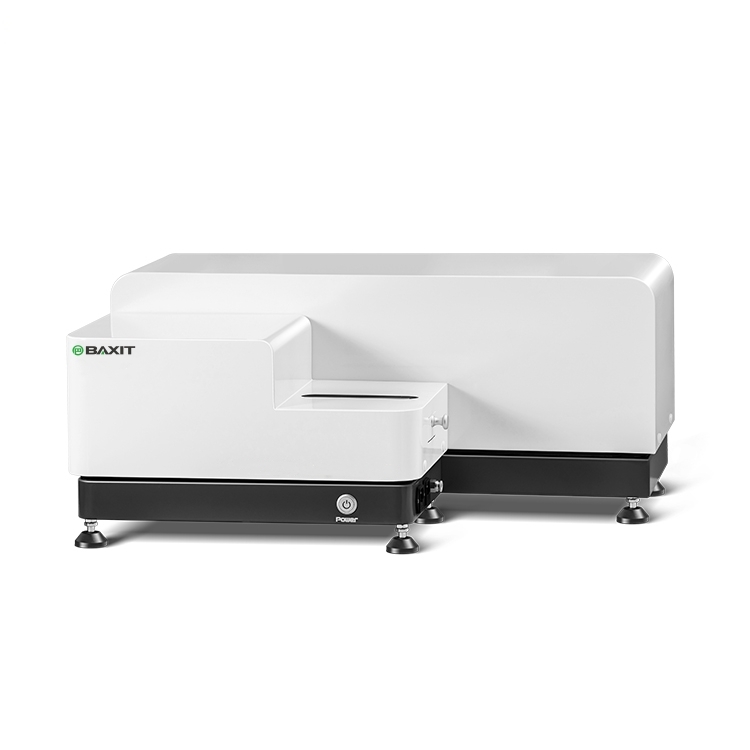

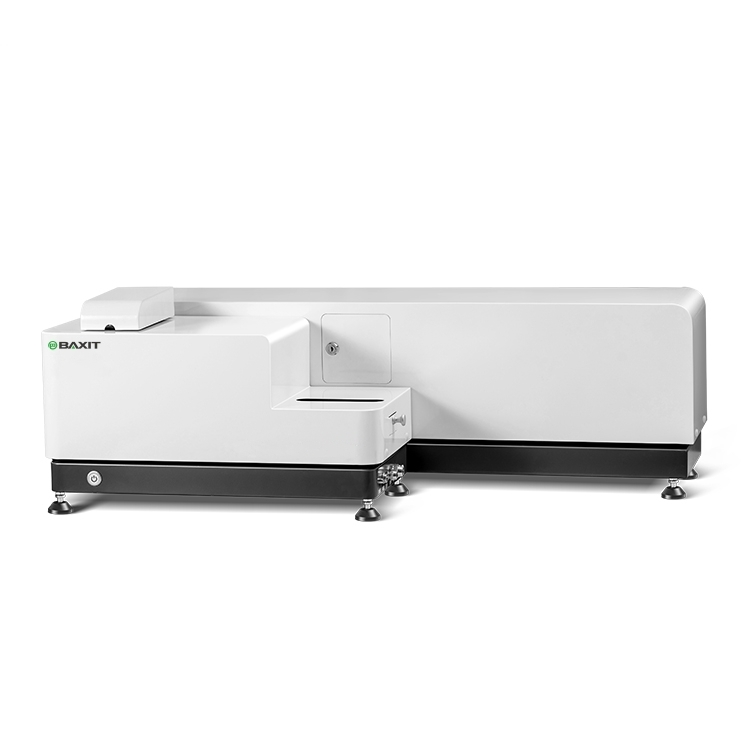

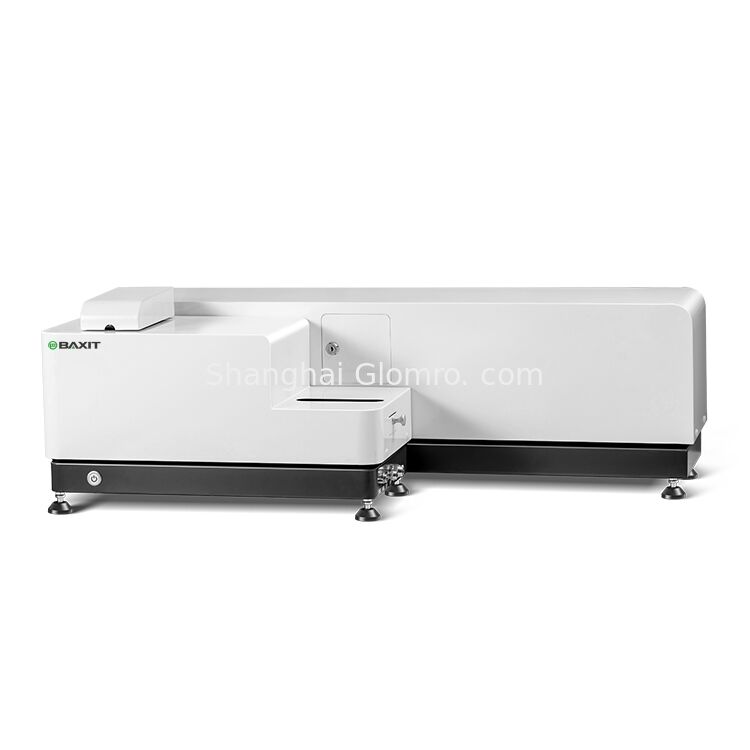

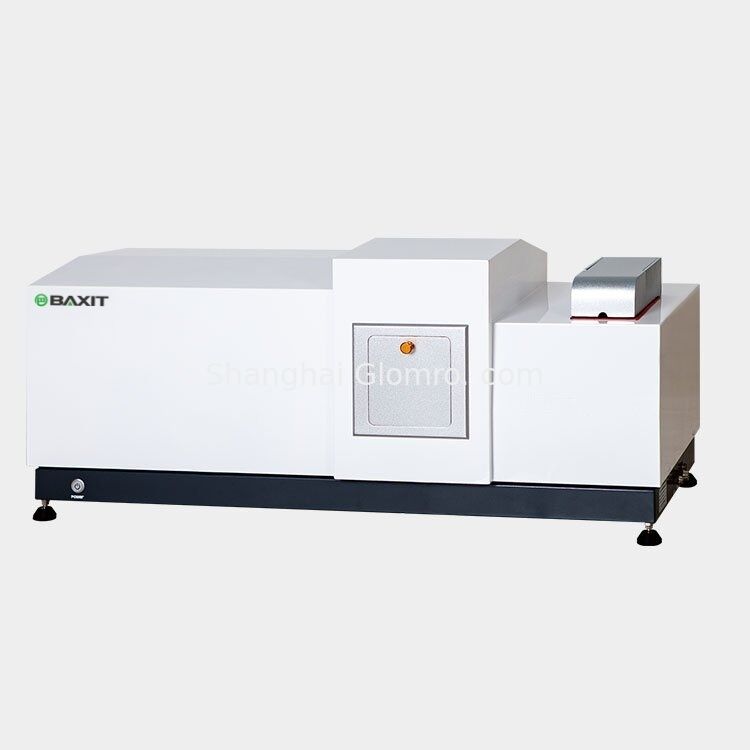

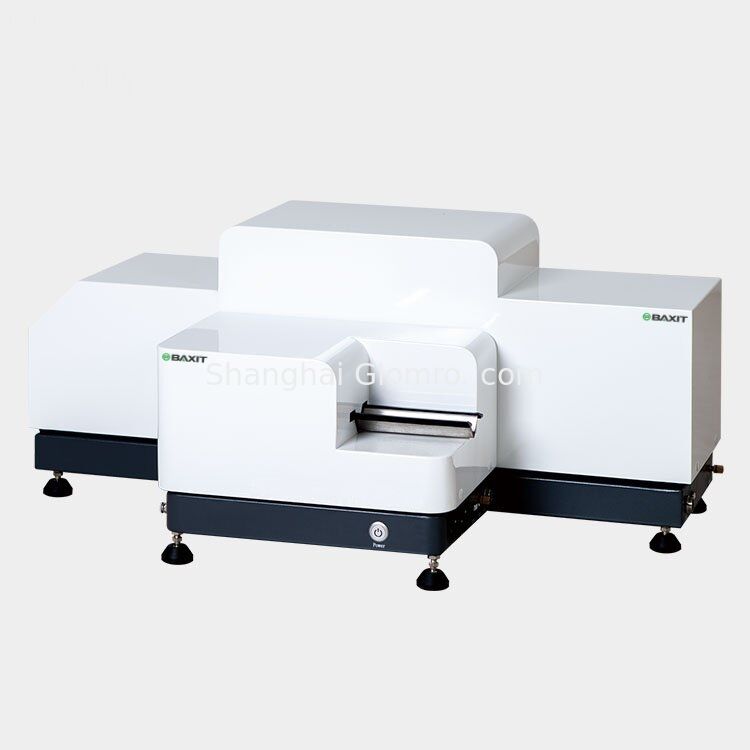

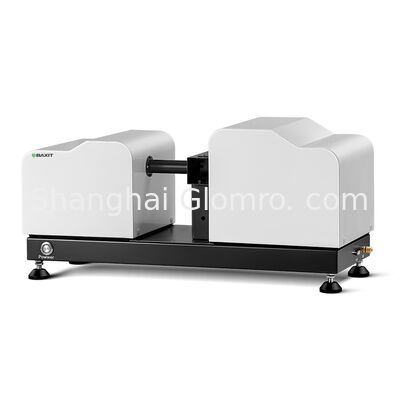

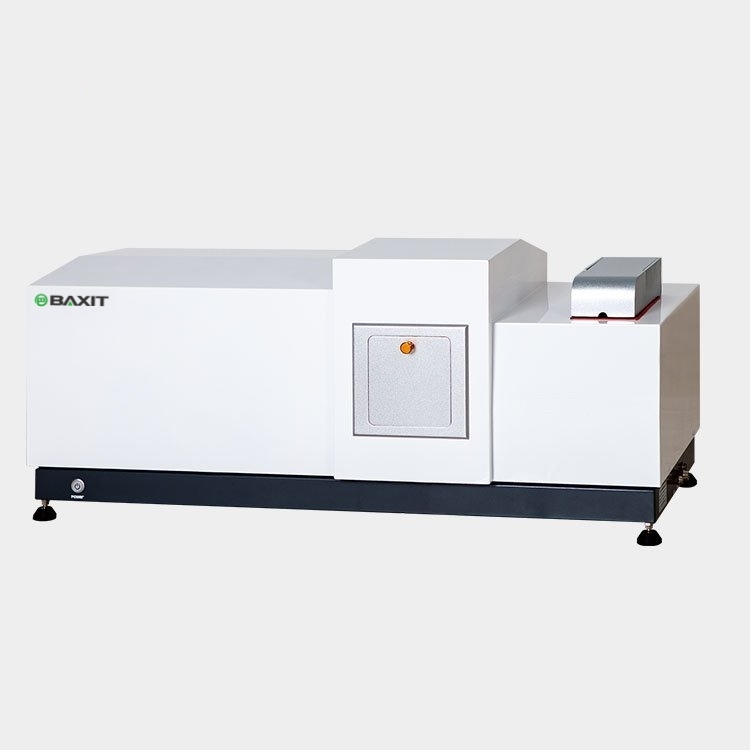

BAXIT স্বয়ংক্রিয় লেজার কণা আকার বিশ্লেষক
পণ্য বিবরণ
BAXIT লেজার কণার আকার বিশ্লেষক তরলে তাদের ব্রাউনিয়ান গতির গতির উপর ভিত্তি করে কণার আকার নির্ধারণ করতে গতিশীল আলো বিচ্ছুরণ নীতি এবং ফোটন পারস্পরিক সম্পর্ক স্পেকট্রোস্কোপি প্রযুক্তি ব্যবহার করে। ছোট কণার দ্রুত ব্রাউনিয়ান গতি থাকে, যখন বড় কণার ধীর ব্রাউনিয়ান গতি থাকে। যখন এই কণাগুলির উপর লেজারের আলো জ্বলে, তখন বিক্ষিপ্ত আলো কণার আকারের উপর নির্ভর করে বিভিন্ন গতিতে ওঠানামা করবে। ফোটন কোরিলেশন স্পেকট্রোস্কোপি একটি নির্দিষ্ট দিকে আলোর ওঠানামার উপর ভিত্তি করে কণার আকার বিশ্লেষণ করে। অতএব, এই যন্ত্রটিতে উচ্চ নির্ভুলতার উন্নত নীতি রয়েছে, যা পরীক্ষার ফলাফলের সত্যতা এবং বৈধতা নিশ্চিত করে।
পণ্য বৈশিষ্ট্য
পরিমাপ করা কণার বিচ্ছুরণ মাধ্যম এবং অপটিক্যাল বৈশিষ্ট্যের উপর ভিত্তি করে পূর্ণ-পরিসরের Mie স্ক্যাটারিং তত্ত্ব ব্যবহার করে, বিভিন্ন কণার জন্য বিভিন্ন কোণে আলোর তীব্রতার পরিবর্তন নির্বাচন করা হয়, এবং উচ্চ-মানের অ-ইউনিফর্ম ক্রস-আকৃতির ত্রি-মাত্রিক ফ্যান ম্যাট্রিক্স ডিটেক্টরগুলি অংশের আকারের গোষ্ঠীর বন্টনকে সঠিকভাবে পরিমাপ করতে ব্যবহৃত হয়। অনলাইন শুষ্ক এবং ভেজা লেজার কণা আকার বিশ্লেষকগুলি ক্যালসিয়াম কার্বনেট, খাদ্য, ইমালশন, রঙ, রঙ্গক, ওষুধ, টাইটানিয়াম ডাই অক্সাইড এবং স্ফটিকগুলির মতো শিল্পগুলিতে কণার আকার পরিমাপের জন্য ব্যবহৃত হয়। তারা সরাসরি উত্পাদন লাইনে পণ্যের আকার বিতরণ এবং প্রবণতা নিরীক্ষণ করতে পারে এবং পর্যবেক্ষণের ফলাফল কেন্দ্রীয় নিয়ন্ত্রণ কক্ষে বা গ্রাহকের DCS এবং PLC কেন্দ্রীয় নিয়ন্ত্রণ ব্যবস্থায় প্রেরণ করতে পারে। এটি ক্রমাগত, দ্রুত, সময়মত, এবং সঠিকভাবে 24 ঘন্টার জন্য পণ্য বিতরণ পাইপলাইনে পণ্যের কণার আকার বিতরণ এবং প্রবণতা ট্র্যাক করতে পারে। পরিমাপের সময়, কম্পিউটার সংযুক্ত করা যেতে পারে, এবং PLC সিস্টেম এবং উত্পাদন লাইন বন্ধ-লুপ নিয়ন্ত্রণের জন্য সংযুক্ত করা যেতে পারে। নমুনার সরঞ্জামগুলি ব্যবহারকারীর উত্পাদন লাইনের প্রয়োজনীয়তা অনুসারে কাস্টমাইজ করা এবং ইনস্টল করা যেতে পারে যাতে নমুনার প্রতিনিধিত্ব, ধারাবাহিকতা এবং রিয়েল-টাইম প্রকৃতি নিশ্চিত করা যায় এবং যন্ত্রটি বিভিন্ন পরিবেশে স্থিরভাবে কাজ করে তা নিশ্চিত করতে, অটোমেশন পরিমাপের স্তর উন্নত করে, পণ্যের গুণমান উন্নত করে, শক্তি খরচ কমায় এবং কাজের দক্ষতা উন্নত করে। পণ্যটি ISO13320 আন্তর্জাতিক মান মেনে চলে।
আবেদনের সুযোগ
1) বিভিন্ন অ ধাতব পাউডার: যেমন ভারী ক্যালসিয়াম কার্বোনেট, হালকা ক্যালসিয়াম কার্বোনেট, ট্যালক, কাওলিন, গ্রাফাইট, ডায়াটোমাইট, ব্রুসাইট, বেনটোনাইট, ডায়াটোমাইট, পার্লাইট, কাওলাইনাইট, কাদামাটি, সিলিকা, গারনেট, জিরকোনিয়া সিলিকেট, ইনকক্সাইড, জিরকোনিয়া সিলিকেট অক্সাইড, ইত্যাদি
2) বিভিন্ন ধাতব পাউডার: যেমন অ্যালুমিনিয়াম পাউডার, জিঙ্ক পাউডার, মলিবডেনাম পাউডার, টংস্টেন পাউডার, ম্যাগনেসিয়াম পাউডার, কপার পাউডার, এবং রেয়ার আর্থ মেটাল পাউডার, অ্যালয় পাউডার ইত্যাদি।
3) অন্যান্য পাউডার: যেমন লিথিয়াম ব্যাটারি উপকরণ, অনুঘটক, ফ্লুরোসেন্ট পাউডার, সিমেন্ট, ঘষিয়া তুলিয়া ফেলিতে সক্ষম, কীটনাশক, খাদ্য, রং, রং, সিরামিক কাঁচামাল, রাসায়নিক পদার্থ, ন্যানোম্যাটেরিয়ালস, পেপার ফিলার এবং আবরণ ইত্যাদি।
প্রযুক্তিগত স্পেসিফিকেশন (ভিজা প্রক্রিয়া)
| মডেল |
BXT5200-H
(0.1μm -800μm)
|
BXT5500-H
(0.01 μm-800 μm)
|
BXT5500-H
(0.01 μm-1000 μm)
|
BXT5500-L
(0.1 μm-1000 μm)
|
BXT6100-A
(0.01μm -1250μm)
|
BXT6100-A
(0.01μm -2000μm)
|
| সঞ্চালনের মানদণ্ড |
ISO 13320:2009আমিGBT 19077-2016 |
| পরীক্ষা পরিসীমা |
0.1μm -800μm |
0.01 μm-800 μm |
0.01 μm-1000 μm |
0.1 μm-1000 μm |
0.01μm -1250μm |
0.01μm -2000μm |
| ডিটেক্টর চ্যানেলের সংখ্যা |
86 চ্যানেল ইউনিফর্ম ক্রস এবং এলাকা ক্ষতিপূরণ মাল্টি দিকনির্দেশক অ্যারে
86 |
92 |
112 |
127 |
| অতি উচ্চ গতির মাদারবোর্ড |
প্রতি সেকেন্ডে 10000 বার গতি গ্রহণ করা |
অতি উচ্চ গতির অধিগ্রহণ মাদারবোর্ড (16bit.200kbs) |
| পরিমাপের নির্ভুলতা |
নির্ভুলতা এবং পুনরাবৃত্তিযোগ্যতা Dv50 সবই ± 0.5% (NIST সনাক্তযোগ্য স্ট্যান্ডার্ড নমুনা) এর চেয়ে ভাল |
| নো-এক্সস্ট বুদবুদ |
কোন নিষ্কাশন বুদবুদ নকশা, কোন বুদবুদ হস্তক্ষেপ তথ্য আরো সঠিক নয় |
| লেজার প্যারামিটার |
λ=635nm, p>10mW, পরিষেবা জীবন>50000 ঘন্টা সহ আমদানি করা ফাইবার অপটিক আউটপুট উচ্চ-শক্তি সেমিকন্ডাক্টর লেজার |
| লেজার ইন্টেলিজেন্ট ম্যানেজমেন্ট সিস্টেম |
ইন্সট্রুমেন্টের কাজের অবস্থার রিয়েল টাইম মনিটরিং, একবার কাজ করার আদেশ পাওয়ার পরে, বুদ্ধিমান ব্যবস্থাপনা সিস্টেমটি তাত্ক্ষণিকভাবে লেজারকে আলোকিত করবে এবং উচ্চ-পারফরম্যান্স লেজারটি 3 সেকেন্ডের মধ্যে একটি স্থিতিশীল কাজের অবস্থায় পৌঁছে যাবে |
| অপটিক্যাল অ্যালাইনমেন্ট সিস্টেম |
মেকানিক্যাল সেন্টার + অপটিক্যাল সেন্টার ডুয়াল পজিশনিং সম্পূর্ণ স্বয়ংক্রিয় সেন্টারিং সিস্টেম |
| অপারেশন মোড |
SOP সম্পাদনাযোগ্য এক ক্লিকে সম্পূর্ণ স্বয়ংক্রিয় পরিমাপ |
| ঘনত্ব পরিসীমা |
ন্যূনতম শেডিং ডিগ্রী 3%, সর্বাধিক শেডিং ডিগ্রী 90% (অপটিক্যাল ঘনত্ব) |
| নমুনা উইন্ডো |
বিশেষ আবরণ প্রক্রিয়া চিকিত্সা, হালকা সংকেত প্রেরণ> 99.7% |
| বিচ্ছুরণ পদ্ধতিতে নির্মিত |
অতিস্বনক |
ফ্রিকোয়েন্সি: f=40KHz, পাওয়ার: p=80W, সময়: অবাধে সামঞ্জস্যযোগ্য; অতিস্বনক বিরোধী শুষ্ক বার্ন বৈশিষ্ট্য সঙ্গে সজ্জিত |
| নাড়া |
প্রচলন মিশ্রণের সমন্বিত নকশা, 100-3950rpm থেকে গতি সামঞ্জস্যযোগ্য |
| লুপ |
রেটেড প্রবাহ হার: 0-10L/মিনিট, সামঞ্জস্যযোগ্য রেট পাওয়ার: 25W |
| নমুনা পুল |
ভাল বিচ্ছুরণ প্রভাব সহ স্ব-পরিকল্পিত ফুটন্ত নমুনা পুল, ক্ষমতা: 190-600mL সাধারণত পরীক্ষা করা যেতে পারে |
| পরিমাপের সময় |
সাধারণ মান <10 সেকেন্ড |
| পরিবেষ্টিত তাপমাত্রা |
0°-45°C |
| পরিবেষ্টিত আর্দ্রতা |
10% -85% আপেক্ষিক আর্দ্রতা (কোন ঘনীভবন নয়) |
| পাওয়ার সাপ্লাই |
220V 50/60Hz(মান);110V/60Hz(ঐচ্ছিক)
|
| মাত্রা |
800 মিমি * 280 মিমি * 335 মিমি |
1050 মিমি * 325 মিমি * 335 মিমি |
| ওজন |
38 কেজি |
45 কেজি |
প্রযুক্তিগত স্পেসিফিকেশন (শুকনো প্রক্রিয়া)
| মডেল |
BXT2020-L
(0.1μm -800μm)
|
BXT2020-H
(0.1 μm-2000 μm)
|
BXT2020-H
(0.1 μm-1250 μm)
|
BXT2020-H
(0.1 μm-2800 μm)
|
| সঞ্চালনের মানদণ্ড |
ISO 13320:2009আমিGBT 19077-2016
|
| পরীক্ষা পরিসীমা |
0.1μm -800μm |
0.1 μm-2000 μm |
0.1 μm-1250 μm |
0.1 μm-2800 μm |
| ডিটেক্টর চ্যানেলের সংখ্যা |
87 চ্যানেল ইউনিফর্ম ক্রস এবং এলাকা ক্ষতিপূরণ মাল্টি দিকনির্দেশক অ্যারে |
109 |
101 |
115 |
| নির্ভুলতা ত্রুটি |
<1% (মান নমুনার D50 মান) |
| পুনরাবৃত্তিযোগ্যতা ত্রুটি |
<1% (মান নমুনার D50 মান) |
| অতি উচ্চ গতির মাদারবোর্ড |
16bit.200kbs এর স্যাম্পলিং স্পীড সহ একটি উচ্চ-গতির অধিগ্রহণ মাদারবোর্ড ব্যবহার করে, 0.1 সেকেন্ডের জন্য লেজার বিমে নমুনা স্থাপন করে সঠিক ফলাফল পাওয়া যেতে পারে। |
| অপটিক্যাল মডেল |
সম্পূর্ণ পরিসীমা সম্পূর্ণ Mie স্ক্যাটারিং তত্ত্ব, উচ্চ ঘনত্ব একাধিক বিক্ষিপ্ত গতিশীল ক্ষতিপূরণ প্রযুক্তি সহ |
| ফিল্টারিং পদ্ধতি |
থ্রি লেন্স প্রযুক্তি ফুরিয়ার ট্রান্সফর্ম লেন্স+ফিল্টারিং লেন্স+স্ট্যান্ডার্ড ফুরিয়ার ট্রান্সফর্ম লেন্স |
| খাওয়ানোর পদ্ধতি |
যান্ত্রিক stepless গতি নিয়ন্ত্রণ খাওয়ানো, সফ্টওয়্যার নিয়ন্ত্রণ |
| তেল-মুক্ত নীরব বায়ু সংকোচকারী |
পরীক্ষার নির্ভুলতা নিশ্চিত করতে ধুলো পরিস্রাবণ ফাংশন দিয়ে সজ্জিত |
| ফিল্টার |
বিচ্ছুরণ প্রভাব নিশ্চিত করতে বাতাসে আর্দ্রতা ফিল্টার করতে পারে |
| মিসঅপারেশন সুরক্ষা |
ইন্সট্রুমেন্টে ভুল অপারেশনের বিরুদ্ধে স্ব-সুরক্ষা ফাংশন রয়েছে এবং ভুল অপারেশনে সাড়া দেয় না |
| লেজার পরামিতি |
λ=650nm এবং p>10mW সহ আমদানি করা ফাইবার অপটিক আউটপুট উচ্চ-শক্তি লেজার |
| লেজার ইন্টেলিজেন্ট ম্যানেজমেন্ট সিস্টেম |
ইন্সট্রুমেন্টের কাজের অবস্থার রিয়েল টাইম মনিটরিং, একবার কাজ করার আদেশ পাওয়ার পরে, বুদ্ধিমান ব্যবস্থাপনা সিস্টেমটি তাত্ক্ষণিকভাবে লেজারকে আলোকিত করবে এবং উচ্চ-পারফরম্যান্স লেজারটি 3 সেকেন্ডের মধ্যে একটি স্থিতিশীল কাজের অবস্থায় পৌঁছে যাবে |
| ঘনত্ব পরিসীমা |
ন্যূনতম শেডিং ডিগ্রী 3%, সর্বাধিক শেডিং ডিগ্রী 90% (অপটিক্যাল ঘনত্ব) |
| ক্যামেরার লেন্স |
বিশেষ আবরণ প্রক্রিয়া চিকিত্সা, হালকা সংকেত প্রেরণ> 99.7% |
| বিচ্ছুরণ পদ্ধতি |
উচ্চ চাপ বায়ু বিচ্ছুরণ |
| পরিমাপের সময় |
সাধারণ মান <10 সেকেন্ড |
| বুদ্ধিমান অপারেশন মোড |
সফ্টওয়্যার বুদ্ধিমান সম্পূর্ণরূপে স্বয়ংক্রিয় নিয়ন্ত্রণ অপারেশন |
| পরিবেষ্টিত তাপমাত্রা |
0°-45°C |
| পরিবেষ্টিত আর্দ্রতা |
10% -85% আপেক্ষিক আর্দ্রতা (কোন ঘনীভবন নয়) |
| পাওয়ার সাপ্লাই |
110V-240V(±20V),50Hz-60Hz
|
| মাত্রা |
700 মিমি * 495 মিমি * 300 মিমি |
700 মিমি * 495 মিমি * 300 মিমি |
| ওজন |
35 কেজি |
55 কেজি |
প্রযুক্তিগত স্পেসিফিকেশন (শুকনো ভেজা ইন্টিগ্রেশন)
| মডেল |
BXT6100-D |
BXT6200-B |
| সঞ্চালনের মানদণ্ড |
ISO 13320:2009আমিGBT 19077-2016
|
| পরীক্ষা পরিসীমা |
ভেজা প্রক্রিয়া: 0.01μm -1250μm; শুকনো প্রক্রিয়া: 0.1μm -1250μm |
ভেজা প্রক্রিয়া: 0.01μm -2800μm; শুকনো প্রক্রিয়া: 0.1μm -2800μm |
| ডিটেক্টর চ্যানেলের সংখ্যা |
ভেজা 127 শুষ্ক 96 (অভিন্ন ক্রস এবং এলাকা ক্ষতিপূরণ মাল্টি-ডিরেকশনাল অ্যারে) |
ভেজা 128 শুষ্ক 115 (অভিন্ন ক্রস এবং এলাকা ক্ষতিপূরণ মাল্টি-ডিরেকশনাল অ্যারে) |
| অতি উচ্চ গতির মাদারবোর্ড |
16bit.200kbs এর স্যাম্পলিং স্পিড সহ একটি হাই-স্পিড অধিগ্রহণ মাদারবোর্ড ব্যবহার করে, 0.1 সেকেন্ডের জন্য লেজার বিমে নমুনা স্থাপন করে সঠিক ফলাফল পাওয়া যেতে পারে। |
| পরিমাপের নির্ভুলতা |
＜ ± 0.5% (জাতীয় মানের নমুনার D50 মান)
|
| নো-এক্সস্ট বুদবুদ |
কোন নিষ্কাশন বুদবুদ নকশা, কোন বুদবুদ হস্তক্ষেপ তথ্য আরো সঠিক নয় |
| লেজার প্যারামিটার |
আমদানি করা ফাইবার অপটিক আউটপুট উচ্চ-শক্তি সেমিকন্ডাক্টর লেজার সঙ্গে λ=635nm, সর্বোচ্চ শক্তি 20mW, পরিষেবা জীবন>50000 ঘন্টা |
| লেজার ইন্টেলিজেন্ট ম্যানেজমেন্ট সিস্টেম |
ইন্সট্রুমেন্টের কাজের অবস্থার রিয়েল টাইম মনিটরিং, একবার কাজ করার আদেশ পাওয়ার পরে, বুদ্ধিমান ব্যবস্থাপনা সিস্টেমটি তাত্ক্ষণিকভাবে লেজারকে আলোকিত করবে এবং উচ্চ-পারফরম্যান্স লেজারটি 3 সেকেন্ডের মধ্যে একটি স্থিতিশীল কাজের অবস্থায় পৌঁছে যাবে |
| অপটিক্যাল অ্যালাইনমেন্ট সিস্টেম |
মেকানিক্যাল সেন্টার + অপটিক্যাল সেন্টার ডুয়াল পজিশনিং সম্পূর্ণ স্বয়ংক্রিয় সেন্টারিং সিস্টেম |
| অপারেশন মোড |
SOP সম্পাদনাযোগ্য এক ক্লিকে সম্পূর্ণ স্বয়ংক্রিয় পরিমাপ |
| ঘনত্ব পরিসীমা |
ন্যূনতম শেডিং ডিগ্রী 3%, সর্বাধিক শেডিং ডিগ্রী 90% (অপটিক্যাল ঘনত্ব) |
| নমুনা উইন্ডো |
বিশেষ আবরণ প্রক্রিয়া চিকিত্সা, হালকা সংকেত প্রেরণ> 99.7% |
| বুদ্ধিমান অপারেশন মোড |
শুকনো এবং ভেজা উভয় পরীক্ষাই এক ক্লিকে সফ্টওয়্যার অপারেশনের মাধ্যমে সম্পূর্ণ স্বয়ংক্রিয় |
| শুকনো ভেজা সুইচিং |
এক ক্লিকে স্বয়ংক্রিয়ভাবে সফ্টওয়্যার সুইচিং, কোনো ম্যানুয়াল অপারেশনের প্রয়োজন নেই |
| বিচ্ছুরণ পদ্ধতিতে নির্মিত |
অতিস্বনক |
ফ্রিকোয়েন্সি: f=40KHz, পাওয়ার: p=60W, সময়: অবাধে সামঞ্জস্যযোগ্য; অতিস্বনক বিরোধী শুষ্ক বার্ন বৈশিষ্ট্য সঙ্গে সজ্জিত |
| নাড়া |
প্রচলন মিশ্রণের সমন্বিত নকশা, 100-3950rpm থেকে গতি সামঞ্জস্যযোগ্য |
| লুপ |
রেটেড প্রবাহ হার: 0-10L/মিনিট, সামঞ্জস্যযোগ্য রেট পাওয়ার: 25W |
| শুষ্ক বিচ্ছুরণ |
বিচ্ছুরণ পদ্ধতি |
উচ্চ চাপ বায়ু বিচ্ছুরণ |
| খাওয়ানোর পদ্ধতি |
যান্ত্রিক stepless গতি নিয়ন্ত্রণ কম্পন খাওয়ানো, সফ্টওয়্যার নিয়ন্ত্রণ |
| তেল মুক্ত নীরব এয়ার কম্প্রেসার |
পরীক্ষার নির্ভুলতা নিশ্চিত করতে ধুলো পরিস্রাবণ ফাংশন দিয়ে সজ্জিত, 0.1-0.8MPa থেকে ক্রমাগত সামঞ্জস্যযোগ্য |
| ফিল্টার |
বিচ্ছুরণ প্রভাব নিশ্চিত করতে বাতাসে আর্দ্রতা ফিল্টার করতে পারে |
| পরিমাপের সময় |
সাধারণ মান <10 সেকেন্ড |
| পরিবেষ্টিত তাপমাত্রা |
0°-45°C |
| পরিবেষ্টিত আর্দ্রতা |
10% -85% আপেক্ষিক আর্দ্রতা (কোন ঘনীভবন নয়) |
| পাওয়ার সাপ্লাই |
110V-240V(±20V),50Hz-60Hz
|
| মাত্রা |
1050 মিমি * 505 মিমি * 335 মিমি |
| ওজন |
50 কেজি |
