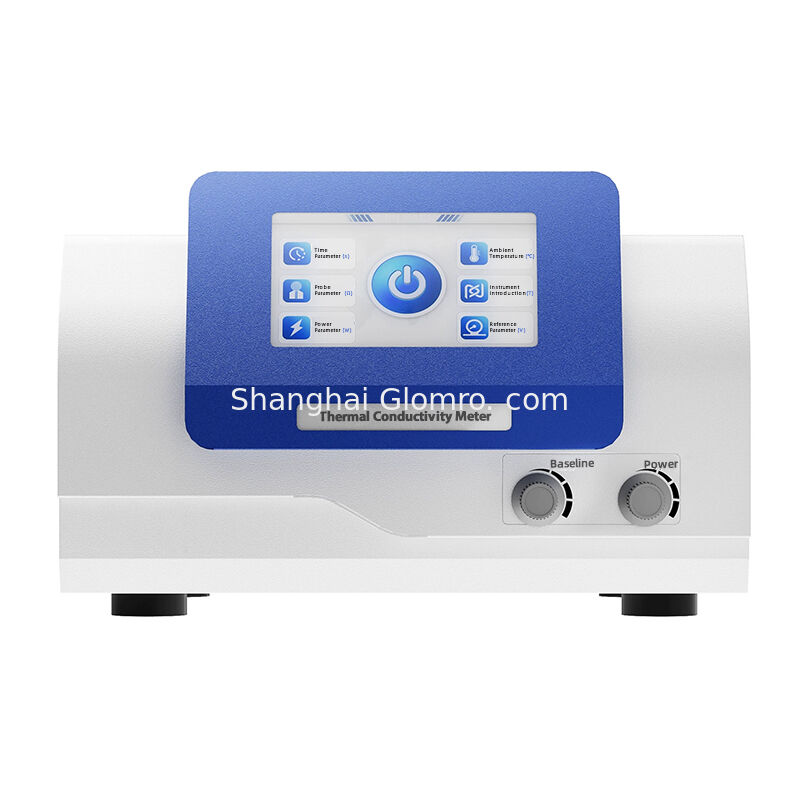

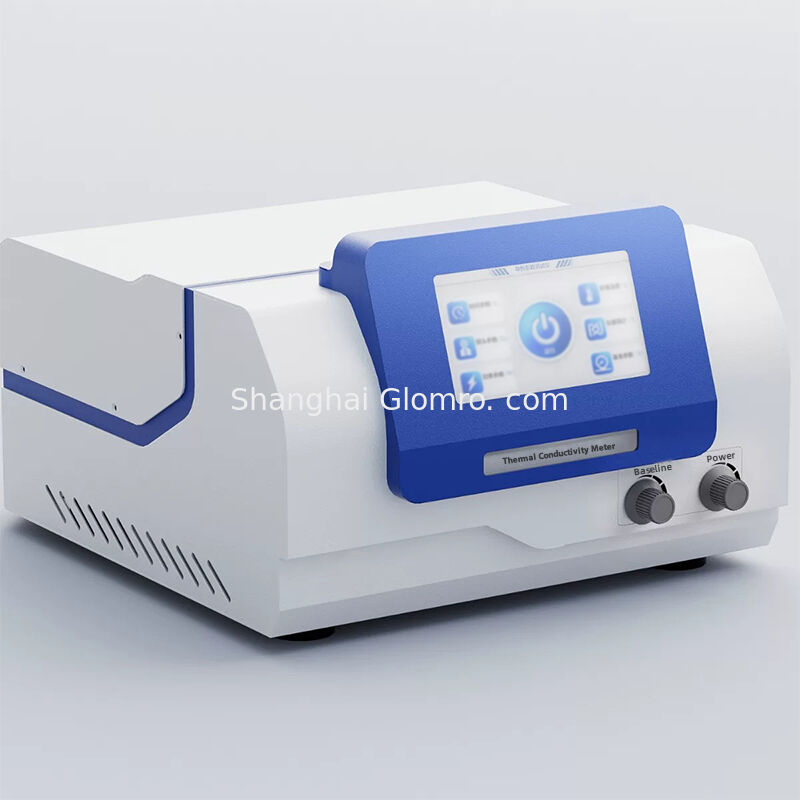

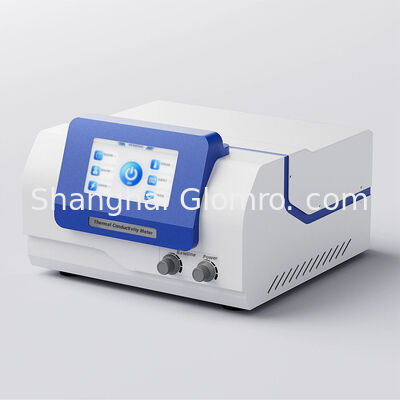

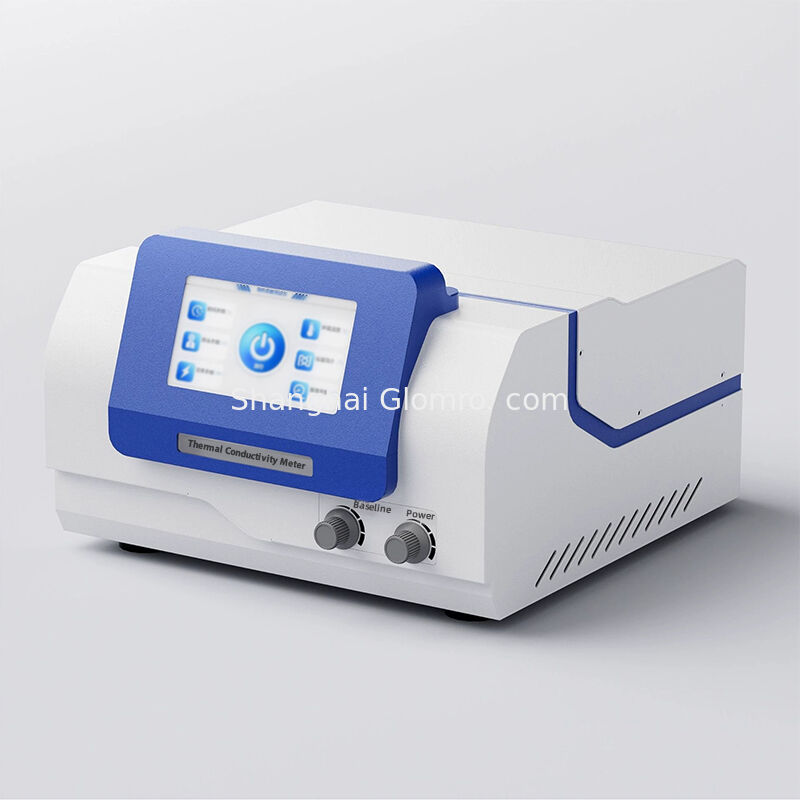

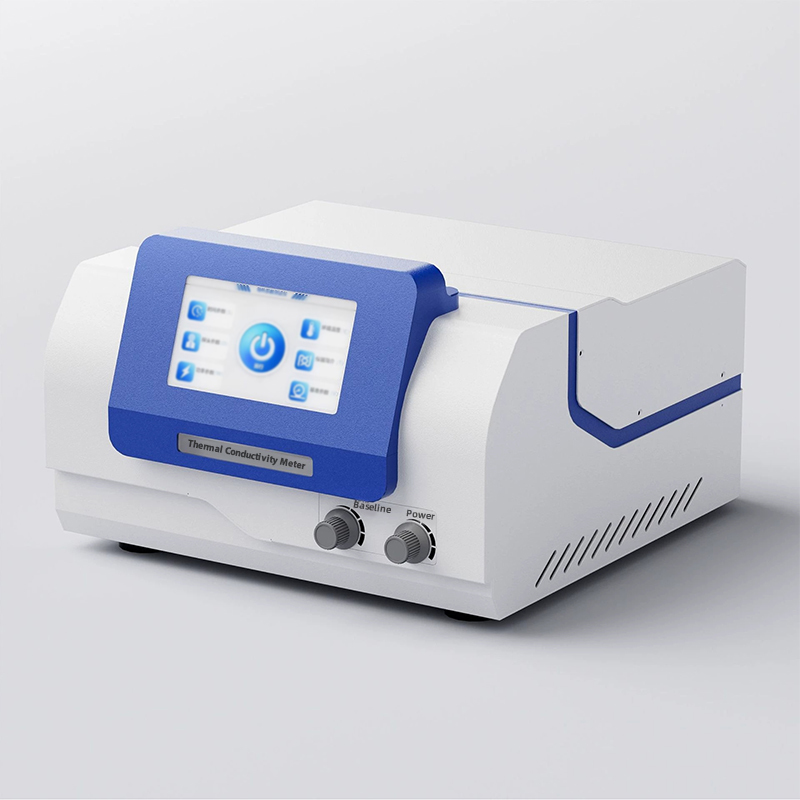

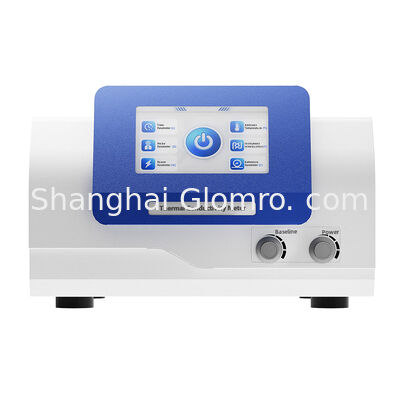

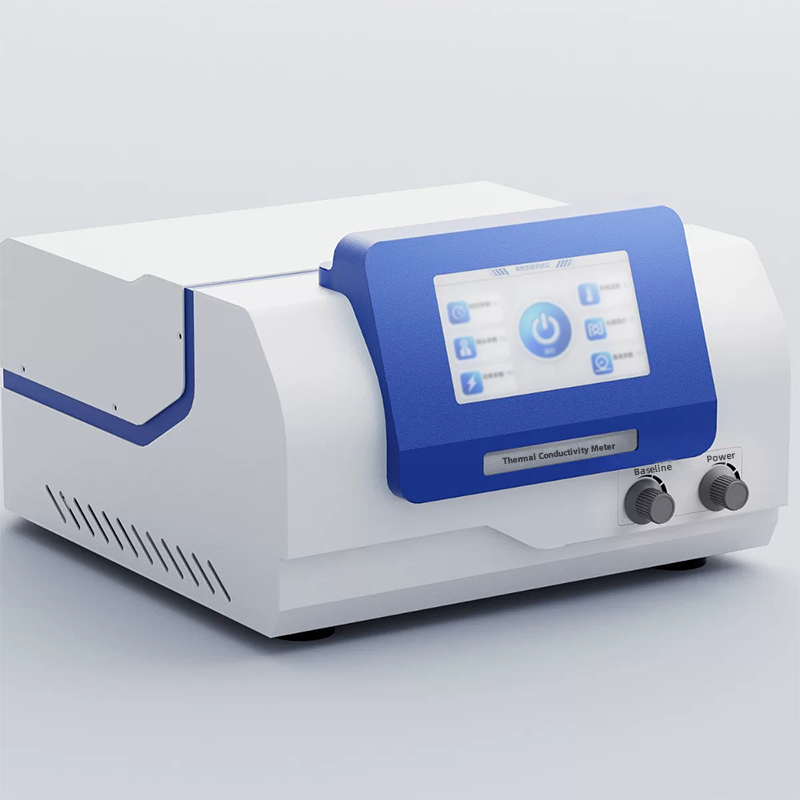

ট্রানজিয়েন্ট প্লেন হিট সোর্স মেথড থার্মাল কন্ডাক্টিভিটি মিটার

ক্ষণস্থায়ীপিল্যানএইচখাওয়াএসআমাদেরএমইথোডটিহেরমালসিঅনডাকটিভতাএমএটার

যন্ত্রের ভূমিকা

বিএক্সটি-ডিআর-এস একটি তাপ পরিবাহিতা পরীক্ষক যা বিভিন্ন ধরণের উপকরণের তাপ পরিবাহিতা কর্মক্ষমতা পরীক্ষা করতে ব্যবহার করা যেতে পারে।ক্ষণস্থায়ী সমতল তাপ উত্স পদ্ধতি m এর সর্বশেষ ধরনের
তাপ পরিবাহিতা কর্মক্ষমতা অধ্যয়নের জন্য একটি পদ্ধতি, যা পরিমাপ কৌশলগুলিকে সম্পূর্ণ নতুন স্তরে নিয়ে গেছে।উপাদান অধ্যয়ন করার সময় তাপ পরিবাহিতা দ্রুত এবং সঠিকভাবে পরিমাপ করার ক্ষমতা কোম্পানির মানের পর্যবেক্ষণের জন্য মহান সুবিধা প্রদান করে, উপাদান উত্পাদন, এবং পরীক্ষাগার গবেষণা। যন্ত্রটি পরিচালনা করা সহজ, পদ্ধতিটি সহজ এবং সহজেই বোঝা যায়, এবং এটি পরীক্ষিত নমুনার ক্ষতি করবে না।

কাজের নীতি

তাপ পরিবাহিতা পরিমাপের জন্য ট্রানজিয়েন্ট প্ল্যানার তাপ উৎস প্রযুক্তি (টিপিএস) একটি নতুন পদ্ধতি।উপাদানগুলির তাপীয় বৈশিষ্ট্য নির্ধারণের নীতিটি অসীম পরিবেশে ধাপে ধাপে উত্তাপের সাথে ডিস্ক আকারের তাপ উত্স দ্বারা উত্পাদিত ক্ষণস্থায়ী তাপমাত্রা প্রতিক্রিয়া ভিত্তিকতাপ প্রতিরোধী উপকরণ ব্যবহার করে একটি সমতল জোন তৈরি করা যা তাপ উত্স এবং তাপমাত্রা সেন্সর উভয় হিসাবে কাজ করে।একটি খাদের তাপীয় প্রতিরোধের সহগ তাপমাত্রা এবং প্রতিরোধের সাথে রৈখিকভাবে সম্পর্কিত, যার মানে হল যে প্রতিরোধের পরিবর্তন বুঝতে, তাপ ক্ষতি নির্ধারণ করা যেতে পারে, যার ফলে s এর তাপ পরিবাহিতা প্রতিফলিত

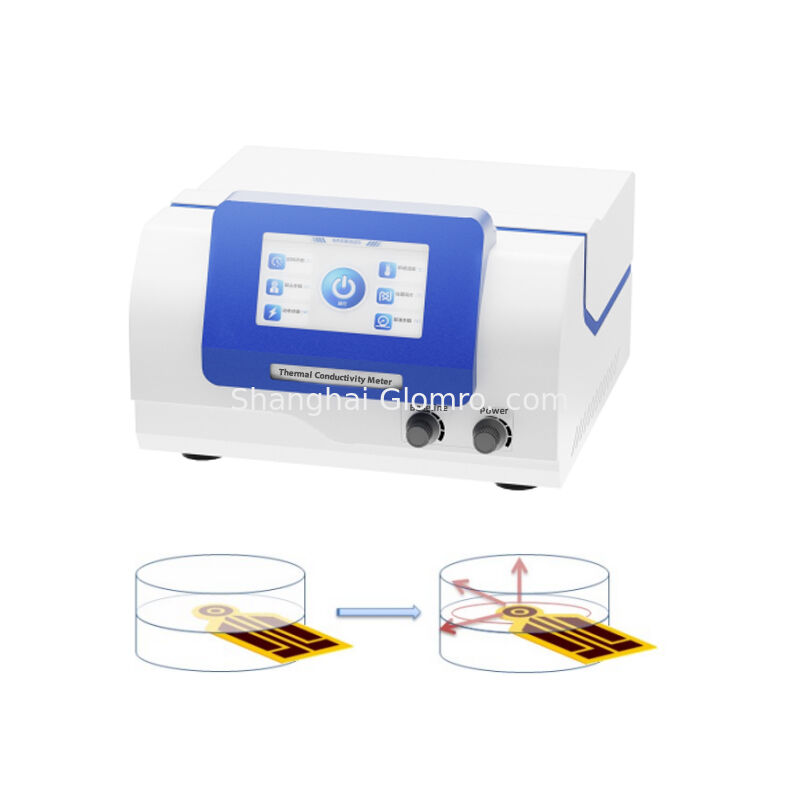

এই পদ্ধতির প্রোব একটি অবিচ্ছিন্ন ডাবল হেলিক্স কাঠামো পাতলা ফিল্ম যা একটি পরিবাহী খাদ খোদাই করে গঠিত হয়,বাইরের স্তরে একটি দ্বি-স্তরীয় নিরোধক প্রতিরক্ষামূলক স্তর এবং একটি খুব পাতলা বেধ সহ, যা প্রোবকে একটি নির্দিষ্ট যান্ত্রিক শক্তি দেয় এবং নমুনার সাথে বৈদ্যুতিক বিচ্ছিন্নতা বজায় রাখে। পরীক্ষার প্রক্রিয়া চলাকালীন, প্রোবটি পরীক্ষার জন্য নমুনার মাঝখানে স্থাপন করা হয়।যখন বর্তমান জোন মাধ্যমে পাস, একটি নির্দিষ্ট তাপমাত্রা বৃদ্ধি উত্পন্ন হয়, এবং উত্পন্ন তাপ একই সাথে জোনের উভয় পক্ষের নমুনাগুলিতে ছড়িয়ে পড়ে।তাপীয় প্রসারণের গতি উপাদানটির তাপ পরিবাহিতা বৈশিষ্ট্যগুলির উপর নির্ভর করে. জোনের তাপমাত্রা এবং প্রতিক্রিয়া সময় রেকর্ড করে, তাপ পরিবাহিতা সরাসরি একটি গাণিতিক মডেল থেকে প্রাপ্ত করা যেতে পারে।

পরীক্ষার বস্তু

ধাতু, সিরামিক, খাদ, খনিজ, পলিমার, কম্পোজিট, কাগজ, কাপড়, ফোমযুক্ত প্লাস্টিক (তাপ নিরোধক উপাদান এবং সমতল পৃষ্ঠের প্লেট), খনিজ উল, সিমেন্ট
সব, গ্লাস রিইনফোর্সড কম্পোজিট প্লেট CRC, সিমেন্ট পলিস্টাইরেন প্লেট, স্যান্ডউইচ কংক্রিট, গ্লাস রিইনফোর্সড স্টিল প্যানেল কম্পোজিট প্লেট, কাগজের মধুচক্র প্লেট, কলোইড, তরল, গুঁড়া,গ্রানুলার এবং পেস্ট সলিড, ইত্যাদি, পরীক্ষার বস্তু বিস্তৃত আছে।

প্রধান বৈশিষ্ট্য

u পুরো মেশিনের জন্য রেফারেন্স স্ট্যান্ডার্ডঃ ISO 22007-2;

u পরীক্ষার ক্ষেত্রটি বিস্তৃত, পরীক্ষার পারফরম্যান্স স্থিতিশীল এবং এটি চীনের অনুরূপ যন্ত্রগুলির মধ্যে শীর্ষস্থানীয় স্তরে রয়েছে;

u সরাসরি পরিমাপ, প্রায় 5-160 সেকেন্ডের একটি পরীক্ষার সময় যা সেট করা যেতে পারে, তাপ পরিবাহিতা দ্রুত এবং সঠিকভাবে পরিমাপ করতে পারে, অনেক সময় সাশ্রয় করে;

u এটি স্ট্যাটিক পদ্ধতির মতো যোগাযোগের তাপীয় প্রতিরোধের দ্বারা প্রভাবিত হবে না;

u নমুনার জন্য বিশেষ প্রস্তুতির প্রয়োজন নেই এবং নমুনার আকৃতির জন্য বিশেষ প্রয়োজনীয়তা নেই।কঠিন ব্লক শুধুমাত্র একটি অপেক্ষাকৃত মসৃণ নমুনা পৃষ্ঠ এবং একটি দৈর্ঘ্য এবং প্রস্থ যা জোন ব্যাসের অন্তত দ্বিগুণ প্রয়োজন;

u নমুনার উপর অ-ধ্বংসাত্মক পরীক্ষার অর্থ হল যে সেগুলি পুনরায় ব্যবহার করা যেতে পারে;

u প্রোবটি একটি ডাবল হেলিক্স কাঠামো গ্রহণ করে, যা একটি নির্দিষ্ট গাণিতিক মডেলের সাথে মিলিত হয় এবং প্রোবে সংগ্রহ করা ডেটা বিশ্লেষণ এবং গণনার জন্য মূল অ্যালগরিদম ব্যবহার করে;

u নমুনা টেবিলের কাঠামোগত নকশাটি বুদ্ধিমান, পরিচালনা করা সহজ, বিভিন্ন বেধের নমুনা স্থাপন করার জন্য উপযুক্ত এবং একই সাথে সহজ এবং সুন্দর;

u জোনের ডাটা সংগ্রহ আমদানি করা ডাটা সংগ্রহ চিপ ব্যবহার করে
s, যা উচ্চ রেজোলিউশনের এবং পরীক্ষার ফলাফল আরো সঠিক এবং নির্ভরযোগ্য করতে পারেন;

u হোস্টের কন্ট্রোল সিস্টেম এআরএম মাইক্রোপ্রসেসর ব্যবহার করে, যা ঐতিহ্যগত মাইক্রোপ্রসেসরগুলির তুলনায় দ্রুততর প্রসেসিং গতির, সিস্টেমের বিশ্লেষণ এবং প্রসেসিং ক্ষমতা উন্নত করে,এবং ফলস্বরূপ আরো সঠিক হিসাব ফলাফল;

u যন্ত্রটি তাপীয় বৈশিষ্ট্য যেমন ব্লক সলিড, পেস্ট সলিড, গ্রানুলার সলিড, কলোয়েড, তরল, গুঁড়া, লেপ, ফিল্ম, নিরোধক উপকরণ ইত্যাদি নির্ধারণের জন্য ব্যবহার করা যেতে পারে;

u বুদ্ধিমান মানব-মেশিন ইন্টারফেস, রঙিন এলসিডি ডিসপ্লে, টাচ স্ক্রিন নিয়ন্ত্রণ, সহজ এবং সহজ অপারেশন;

u শক্তিশালী ডেটা প্রসেসিং ক্ষমতা. একটি অত্যন্ত স্বয়ংক্রিয় কম্পিউটার ডেটা যোগাযোগ এবং রিপোর্ট প্রসেসিং সিস্টেম.

টেকনিক্যাল প্যারামিটার

অন্যান্য পদ্ধতির তুলনায়, এটি দ্রুত
, সহজ, এবং আরো সিসর্বজনীন
