উচ্চ নির্ভুলতা ক্ষণস্থায়ী সমতল তাপ উৎস পদ্ধতি তাপ পরিবাহিতা পরীক্ষক

ক্ষণস্থায়ী Pলেন Hতাপ Sউৎস পরিমাপের সময়পদ্ধতি Tতাপীয় Cপরিবাহিতা পরিমাপের সময়মিটার

যন্ত্র পরিচিতি

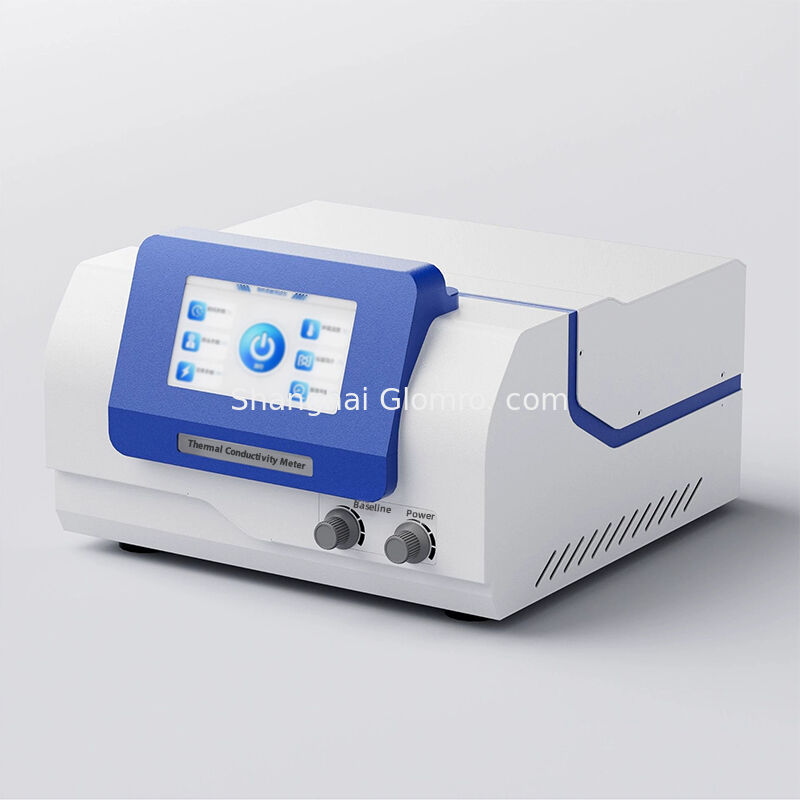

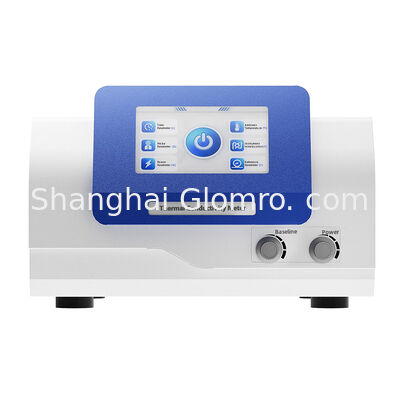

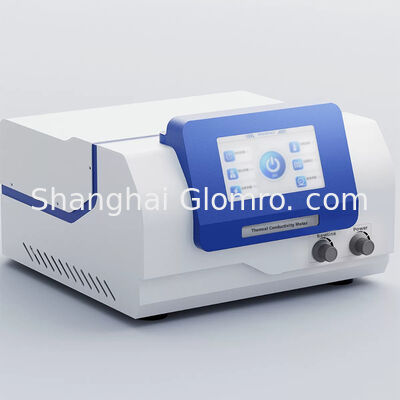

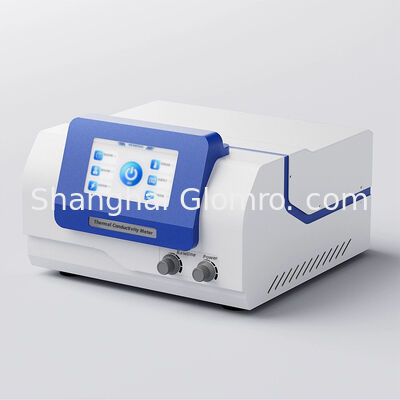

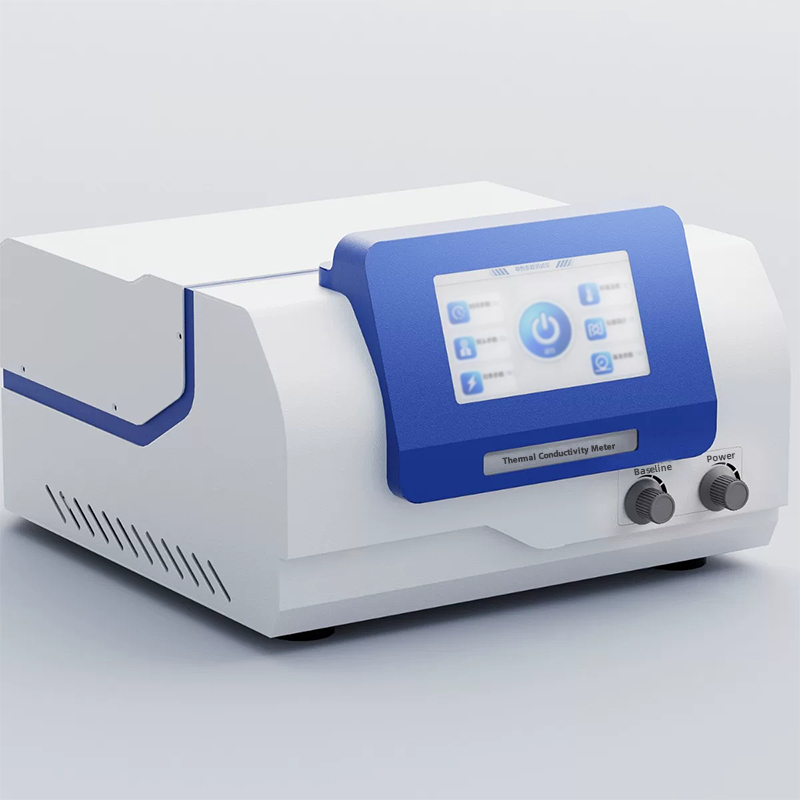

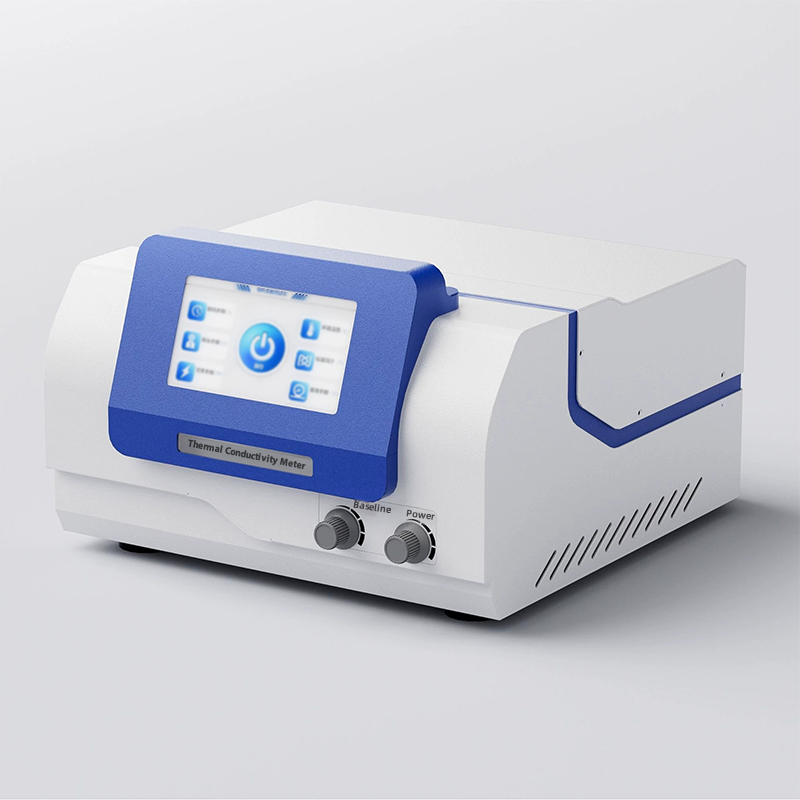

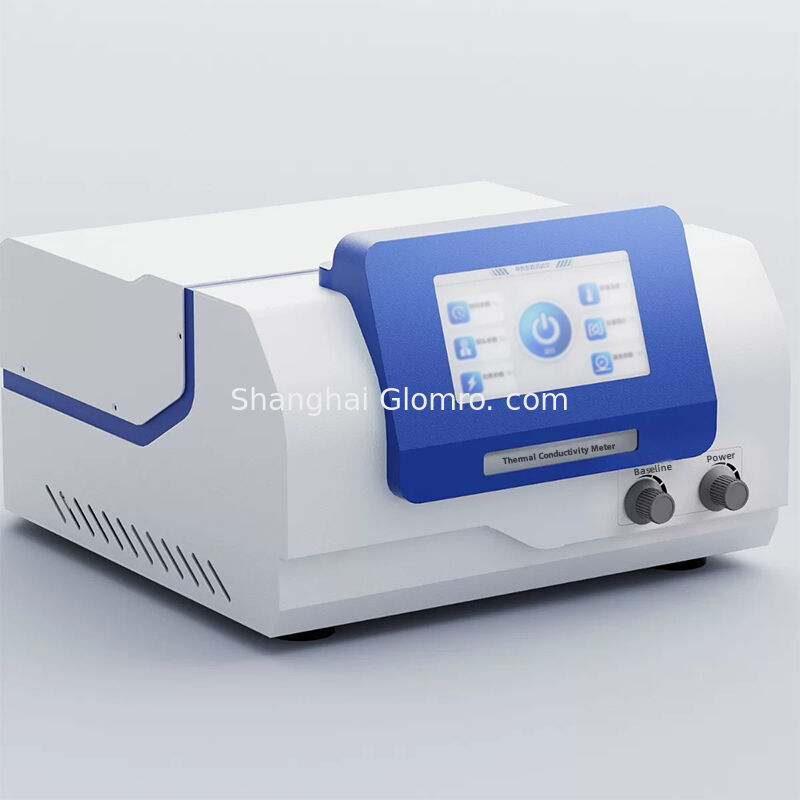

BXT-DR-S হল একটি তাপীয় পরিবাহিতা পরীক্ষক যা ক্ষণস্থায়ী সমতল তাপ উৎস প্রযুক্তি (TPS) ব্যবহার করে তৈরি করা হয়েছে, যা বিভিন্ন ধরণের উপকরণের তাপীয় পরিবাহিতা কর্মক্ষমতা পরীক্ষা করতে ব্যবহার করা যেতে পারে। ক্ষণস্থায়ী সমতল তাপ উৎস পদ্ধতি হল তাপীয় পরিবাহিতা কর্মক্ষমতা অধ্যয়নের জন্য সর্বশেষ ধরণের m
পদ্ধতি, যা পরিমাপ কৌশলকে একটি সম্পূর্ণ নতুন স্তরে নিয়ে গেছে। উপকরণ অধ্যয়নের সময় দ্রুত এবং নির্ভুলভাবে তাপীয় পরিবাহিতা পরিমাপ করার ক্ষমতা এন্টারপ্রাইজ গুণমান পর্যবেক্ষণ, উপাদান উৎপাদন এবং পরীক্ষাগার গবেষণার জন্য দারুণ সুবিধা প্রদান করে। যন্ত্রটি পরিচালনা করা সহজ, পদ্ধতিটি সহজ এবং বোঝা সহজ, এবং এটি পরীক্ষিত নমুনার কোন ক্ষতি করবে না।

কার্যপ্রণালী

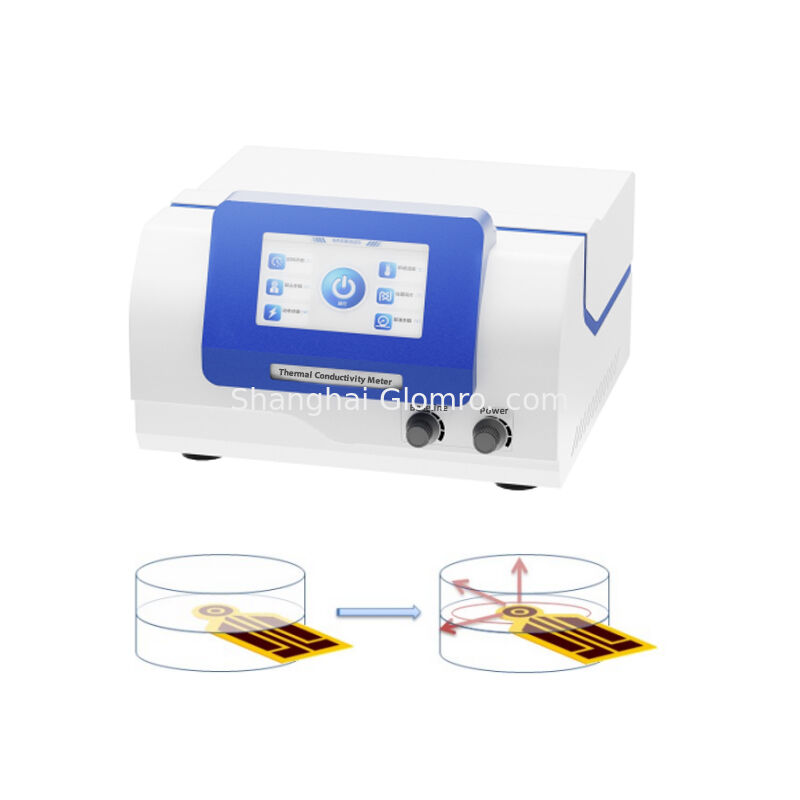

ক্ষণস্থায়ী সমতল তাপ উৎস প্রযুক্তি (TPS) হল তাপীয় পরিবাহিতা পরিমাপের একটি অভিনব পদ্ধতি। উপকরণের তাপীয় বৈশিষ্ট্য নির্ধারণের নীতিটি একটি অসীম মাধ্যমে ধাপে ধাপে উত্তপ্ত একটি ডিস্ক-আকৃতির তাপ উৎস দ্বারা উত্পন্ন ক্ষণস্থায়ী তাপমাত্রার প্রতিক্রিয়ার উপর ভিত্তি করে। একটি সমতল প্রোব তৈরি করতে তাপ প্রতিরোধী উপকরণ ব্যবহার করা হয় যা তাপ উৎস এবং তাপমাত্রা সেন্সর উভয় হিসাবে কাজ করে। একটি সংকর ধাতুর তাপ প্রতিরোধক সহগ তাপমাত্রার সাথে রৈখিকভাবে সম্পর্কিত এবং প্রতিরোধের সাথে, যার অর্থ প্রতিরোধের পরিবর্তন বোঝার মাধ্যমে, তাপ অপচয় নির্ধারণ করা যেতে পারে, যার ফলে s-এর তাপীয় পরিবাহিতা প্রতিফলিত হয়।
নমুনা। এই পদ্ধতির প্রোব হল পরিবাহী সংকর ধাতু এচিং করে গঠিত একটি অবিচ্ছিন্ন ডাবল হেলিক্স কাঠামোর পাতলা ফিল্ম, বাইরের স্তরে একটি ডাবল-লেয়ার ইনসুলেটিং প্রতিরক্ষামূলক স্তর এবং খুব পাতলা পুরুত্ব সহ, যা প্রোবটিকে একটি নির্দিষ্ট যান্ত্রিক শক্তি দেয় এবং নমুনার সাথে বৈদ্যুতিক নিরোধক বজায় রাখে। পরীক্ষার প্রক্রিয়া চলাকালীন, প্রোবটি পরীক্ষার জন্য নমুনার মাঝখানে স্থাপন করা হয়। যখন প্রোবের মধ্য দিয়ে বিদ্যুৎ প্রবাহিত হয়, তখন একটি নির্দিষ্ট তাপমাত্রা বৃদ্ধি ঘটে এবং একই সাথে উৎপন্ন তাপ প্রোবের উভয় পাশের নমুনাগুলিতে ছড়িয়ে পড়ে। তাপীয় বিস্তারের গতি উপাদানের তাপীয় পরিবাহিতা বৈশিষ্ট্যের উপর নির্ভর করে। প্রোবের তাপমাত্রা এবং প্রতিক্রিয়া সময় রেকর্ড করে, একটি গাণিতিক মডেল থেকে সরাসরি তাপীয় পরিবাহিতা পাওয়া যেতে পারে।

পরীক্ষার বস্তু

ধাতু, সিরামিক, সংকর ধাতু, আকরিক, পলিমার, যৌগিক পদার্থ, কাগজ, কাপড়, ফোমযুক্ত প্লাস্টিক (তাপ নিরোধক উপকরণ এবং সমতল পৃষ্ঠ সহ প্লেট), খনিজ উল, সিমেন্ট w
দেয়াল, গ্লাস রিইনফোর্সড কম্পোজিট প্লেট CRC, সিমেন্ট পলিস্টাইরিন প্লেট, স্যান্ডউইচ কংক্রিট, গ্লাস রিইনফোর্সড স্টিল প্যানেল কম্পোজিট প্লেট, পেপার হানিকম্ব প্লেট, কলয়েড, তরল, পাউডার, দানাদার এবং পেস্ট কঠিন পদার্থ ইত্যাদি, বিস্তৃত পরীক্ষার বস্তু রয়েছে।

প্রধান বৈশিষ্ট্য

u সম্পূর্ণ মেশিন যন্ত্রের জন্য রেফারেন্স মান: ISO 22007-2；

u পরীক্ষার পরিধি বিস্তৃত, পরীক্ষার কর্মক্ষমতা স্থিতিশীল, এবং এটি চীনে অনুরূপ যন্ত্রগুলির মধ্যে শীর্ষস্থানীয় স্তরে রয়েছে;

u সরাসরি পরিমাপ, প্রায় 5-160 সেকেন্ডের পরীক্ষার সময় সেট করা যেতে পারে, দ্রুত এবং নির্ভুলভাবে তাপীয় পরিবাহিতা পরিমাপ করতে পারে, অনেক সময় বাঁচায়;

u স্থির পদ্ধতির মতো যোগাযোগ তাপ প্রতিরোধের দ্বারা প্রভাবিত হবে না;

u কোন বিশেষ নমুনা প্রস্তুতির প্রয়োজন নেই, এবং নমুনার আকারের জন্য কোন নির্দিষ্ট প্রয়োজনীয়তা নেই। কঠিন ব্লকগুলির জন্য কেবল একটি অপেক্ষাকৃত মসৃণ নমুনার পৃষ্ঠ এবং প্রোবের ব্যাসের অন্তত দ্বিগুণ দৈর্ঘ্য এবং প্রস্থ প্রয়োজন;

u নমুনার উপর অ-ধ্বংসাত্মক পরীক্ষা সম্পাদন করা মানে সেগুলি পুনরায় ব্যবহার করা যেতে পারে;

u প্রোবটি একটি ডেডিকেটেড গাণিতিক মডেলের সাথে মিলিত ডাবল হেলিক্স কাঠামোর জন্য ডিজাইন গ্রহণ করে এবং প্রোবে সংগৃহীত ডেটা বিশ্লেষণ এবং গণনা করার জন্য মূল অ্যালগরিদম ব্যবহার করে;

u নমুনার টেবিলের কাঠামোর নকশা চতুর, পরিচালনা করা সহজ, বিভিন্ন পুরুত্বের নমুনা রাখার জন্য উপযুক্ত, এবং একই সাথে সহজ এবং সুন্দর;

u প্রোবে ডেটা সংগ্রহ আমদানি করা ডেটা সংগ্রহ চিপ ব্যবহার করে
s, যার উচ্চ রেজোলিউশন রয়েছে এবং পরীক্ষার ফলাফলকে আরও নির্ভুল এবং নির্ভরযোগ্য করে তুলতে পারে;

u হোস্টের নিয়ন্ত্রণ ব্যবস্থা ARM মাইক্রোপ্রসেসর ব্যবহার করে, যার ঐতিহ্যবাহী মাইক্রোপ্রসেসরের চেয়ে দ্রুত প্রক্রিয়াকরণের গতি রয়েছে, সিস্টেমের বিশ্লেষণ এবং প্রক্রিয়াকরণ ক্ষমতা উন্নত করে এবং আরও নির্ভুল গণনা ফলাফল দেয়;

u যন্ত্রটি ব্লক সলিড, পেস্ট সলিড, গ্রানুলার সলিড, কলয়েড, তরল, পাউডার, আবরণ, ফিল্ম, নিরোধক উপকরণ ইত্যাদির মতো তাপীয় বৈশিষ্ট্য নির্ধারণের জন্য ব্যবহার করা যেতে পারে;

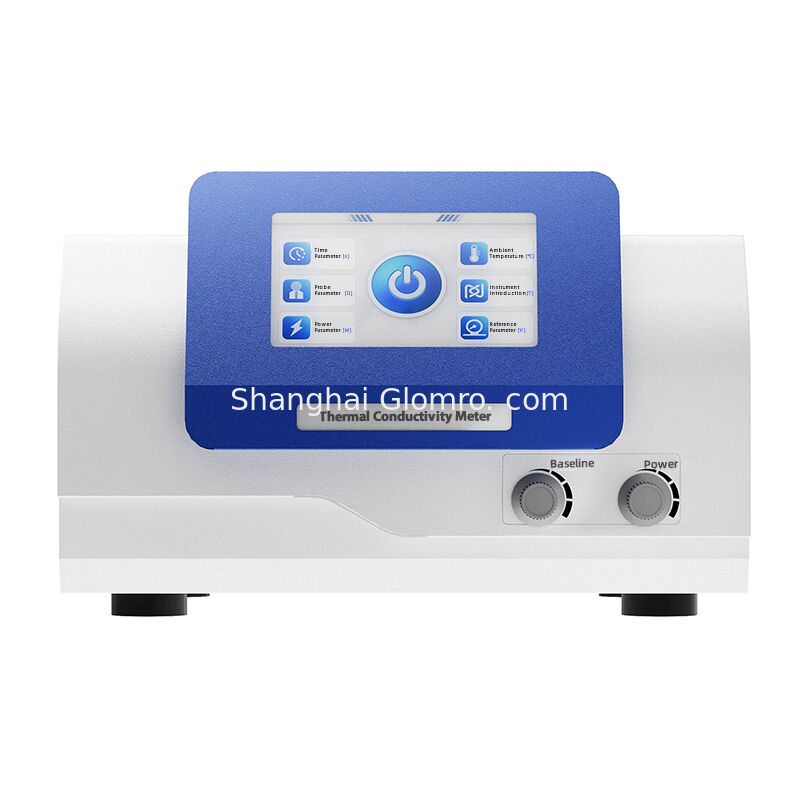

u বুদ্ধিমান মানব-মেশিন ইন্টারফেস, রঙিন এলসিডি ডিসপ্লে, টাচ স্ক্রিন নিয়ন্ত্রণ, সহজ এবং সরল অপারেশন;

u শক্তিশালী ডেটা প্রক্রিয়াকরণ ক্ষমতা। একটি অত্যন্ত স্বয়ংক্রিয় কম্পিউটার ডেটা যোগাযোগ এবং প্রতিবেদন প্রক্রিয়াকরণ ব্যবস্থা।

প্রযুক্তিগত পরামিতি

অন্যান্য পদ্ধতির তুলনায়, এটি দ্রুত
, সহজ এবং আরও comprehensive
